Взрывозащищённое видеонаблюдение

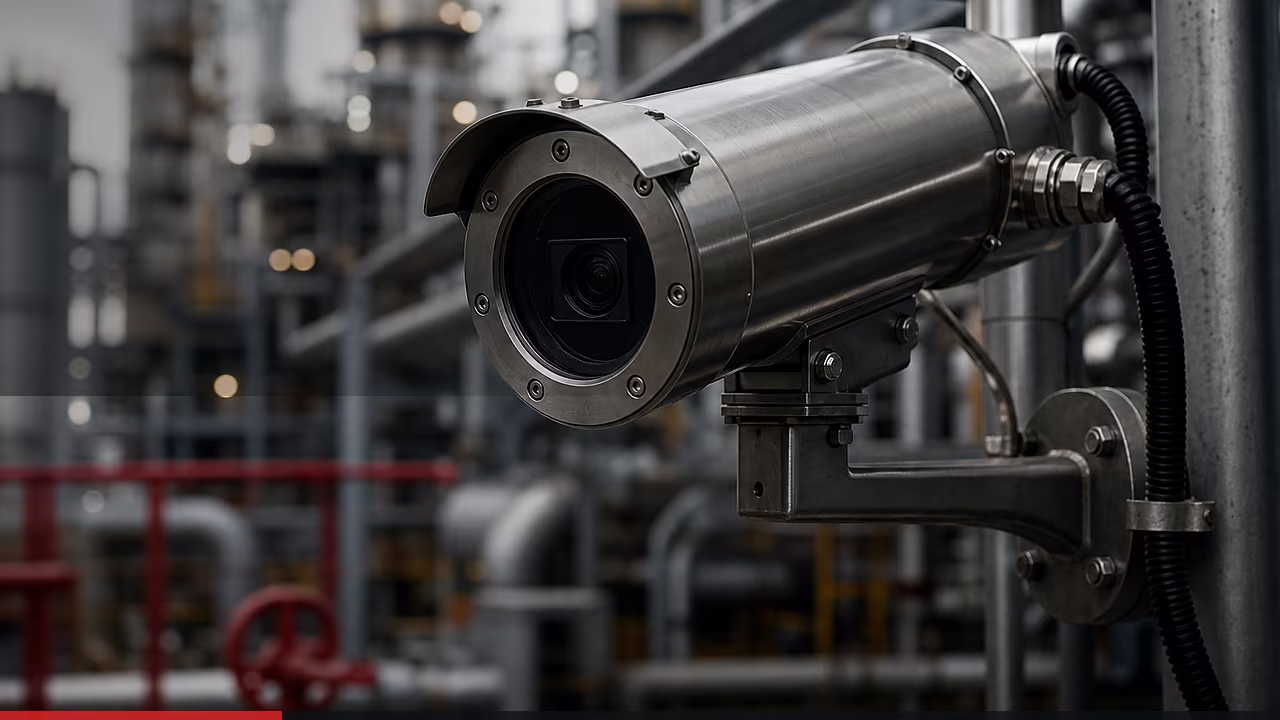

Внутри может стоять та же IP-камера, что в обычной системе, разница в корпусе и сертификации. Взрывозащищённая камера заключена в массивную оболочку из нержавеющей стали или алюминия с толстым стеклом и герметичными вводами кабеля, рассчитанную либо выдержать взрыв внутри себя и не выпустить пламя наружу (вид защиты d), либо исключить опасную искру. На корпусе маркировка вида Ex d IIB T4: вид защиты, группа газа, температурный класс. Поэтому камеру можно ставить в зоне с горючими газами, парами или пылью, где обычная запрещена. На картинку и работу VMS это не влияет.

Отталкиваемся от классификации зон объекта по ГОСТ и ПУЭ. Газовые и паровые зоны делятся на классы 0, 1 и 2 по тому, как часто там присутствует взрывоопасная смесь, пылевые на 20, 21 и 22. Под каждый класс допустима своя маркировка по виду защиты, группе газа и температурному классу. Мы запрашиваем раздел проекта с классификацией зон и категорию по взрывоопасности, при необходимости выезжаем на обследование. По этим данным подбираем камеры, кабельные вводы и шкафы строго под допустимую маркировку: без избыточного класса и без риска недозащищённого оборудования. Все позиции с сертификатами ТР ТС 012/2011.

Считаем от задач наблюдения. На каждую камеру задаём разрешение и кадры в секунду: для общего обзора хватает 15-20 ФПС, для зон, где важны детали, берём 25 ФПС. В кодеке H.265 камера 4 Мп даёт примерно 4-6 Мбит/с, тепловизионные и панорамные камеры заметно больше. Сумма битрейтов всех каналов это нагрузка на запись и сеть. Под эту цифру подбираем видеосервер или NVR с запасом по числу каналов и полосе, чтобы запись и просмотр архива не упирались в потолок. Расчёт каналов и суммарного потока отдаём заказчику таблицей вместе с проектом, чтобы было видно, откуда берётся конфигурация и объём СХД.

Глубину архива в сутках задают требования службы безопасности и регламенты объекта. Для большинства промышленных объектов закладывают от 30 суток непрерывной записи, для отдельных критичных зон до 60-90 суток. От глубины и суммарного битрейта камер напрямую зависит ёмкость СХД: больше каналов, выше разрешение и дольше срок хранения - больше дисков. Объём считаем с учётом уровня RAID и резерва, чтобы заявленная глубина выдерживалась с запасом, а не превращалась в перезапись через две недели. Если регламент хранения ужесточат, систему можно нарастить по дискам без замены всего сервера.

Под круглосуточную запись множества потоков ставим только диски surveillance-класса: WD Purple и Seagate SkyHawk рассчитаны на постоянную многопоточную запись от камер, в отличие от десктопных дисков, которые на такой нагрузке быстро выходят из строя. Диски объединяем в RAID 5, 6 или 10, чтобы выход одного-двух не привёл к потере архива, добавляем горячий резерв и резервные блоки питания. Для небольшого объекта хватает аппаратного NVR, для крупного собираем видеосервер с дисковой полкой под VMS Trassir, Macroscop или Milestone. Ёмкость считаем по нужной глубине архива с запасом на рост числа камер.

По камерам работаем с вендорами, у которых есть линейки во взрывозащищённом исполнении: Hikvision, Dahua, Uniview, Axis и Hanwha, включая тепловизионные модели для периметра и контроля факельных зон. По видеоплатформам ставим VMS Trassir, Macroscop и Milestone в зависимости от масштаба и требований к аналитике и интеграции со СКУД и пожарной сигнализацией. Модели подбираем под класс зоны, разрешение, дальность и условия эксплуатации, а не по принципу что есть на складе. На всё оборудование даём сертификаты соответствия и гарантию, при необходимости предлагаем аналоги под бюджет.

Да, это частая задача. Если на объекте уже есть видеонаблюдение, но опасные зоны закрыты неправильным или устаревшим оборудованием, проводим аудит: соответствие камер классам зон, состояние кабельных трасс, загрузку каналов и фактическую глубину архива. По итогам предлагаем поэтапную модернизацию: замену камер в опасных зонах на сертифицированные Ex, перенос записи на видеосервер с RAID, наращивание СХД под требуемую глубину, при необходимости переход на оптику. Существующую инфраструктуру по возможности сохраняем, а работы согласуем так, чтобы объект не оставался без наблюдения.

В пределах опасной зоны кабель прокладывается в стальных трубах или бронированный кабель с герметичными вводами Ex, а слаботочные цепи при необходимости подключаются через искробезопасные барьеры по проекту. На дальних дистанциях переходим на оптоволокно: оно не несёт опасного тока, не боится наводок и тянет картинку на километры. PoE используем в безопасных зонах и на участках до 100 метров, для удалённых камер ставим медиаконвертеры и оптические коммутаторы в защищённых шкафах. Сеть проектируем с запасом полосы под суммарный битрейт каналов плюс резерв, чтобы пики записи не приводили к потере кадров.

Да, проектную документацию готовим по ГОСТ, ПУЭ и требованиям ТР ТС 012/2011 о безопасности оборудования для работы во взрывоопасных средах. В состав входят классификация зон, расстановка камер, расчёт каналов, битрейта и глубины архива, схема сети, спецификация оборудования с маркировкой Ex и кабельный журнал. Это документация, без которой объект не примут службы безопасности и надзорные органы. После монтажа передаём исполнительную: что и где фактически установлено, протоколы пусконаладки, сертификаты. Полный комплект нужен для внутренней приёмки, проверок и тендеров, где требования к документации жёсткие.

Монтаж во взрывоопасных зонах ведут аттестованные специалисты с допусками к таким работам, с соблюдением ПУЭ и правил промышленной безопасности. Это не та работа, которую можно поручить обычному монтажнику слаботочки: важны правильная установка гермовводов, целостность взрывозащищённой оболочки, корректное заземление и прокладка трасс. Перед началом согласуем наряд-допуск и регламенты объекта, координируемся со службой главного инженера. После монтажа проводим пусконаладку, проверяем герметичность и маркировку, настраиваем VMS и права операторов. Сдаём с исполнительной документацией и обучением персонала.

Под промышленные объекты архив проектируем так, чтобы единичный сбой не приводил к потере данных. Диски собираем в RAID 5, 6 или 10 с горячим резервом, чтобы выход одного-двух дисков не остановил запись. Видеосервер комплектуем резервными блоками питания, подключаем через ИБП. Для критичных объектов закладываем второй узел записи или зеркалирование архива на отдельную СХД, чтобы отказ сервера не оставил объект без записи. Заявленная глубина при этом сохраняется. Систему берём на SLA с контролем состояния дисков и фактической глубины записи, чтобы сбой не остался незамеченным.

Да, после сдачи берём систему на сервисное обслуживание по договору с SLA. В обслуживание входят регламентные выезды, чистка оптики камер, проверка состояния дисков и фактической глубины архива, обновление VMS, контроль загрузки каналов. Время реакции на инцидент фиксируем в SLA: для критичных объектов это приоритетная реакция и подменный фонд оборудования на складе, чтобы быстро восстановить узел при отказе. Часть диагностики ведём удалённо через VMS, на выезд приезжаем по графику и аварийным заявкам. Условия, перечень работ и время реакции прописываем в договоре без скрытых оговорок.

Да, работаем как с конечными заказчиками, так и с генподрядчиками на стройке и реконструкции промышленных объектов. Для подрядчиков выполняем проектирование, поставку сертифицированного оборудования Ex и монтаж как субподряд по договору с полным комплектом документов. Для тендеров готовим технические характеристики под требования заказчика, спецификации, сертификаты ТР ТС 012/2011 и проектную документацию. Работаем по безналу со счётом, ЭСФ, накладными и актами. Опыт с нефтегазовыми объектами позволяет сразу говорить на языке главных инженеров и служб безопасности, без долгого ввода в специфику.
